没有电刷，电怎么进转子：无刷交流发电机的励磁路径

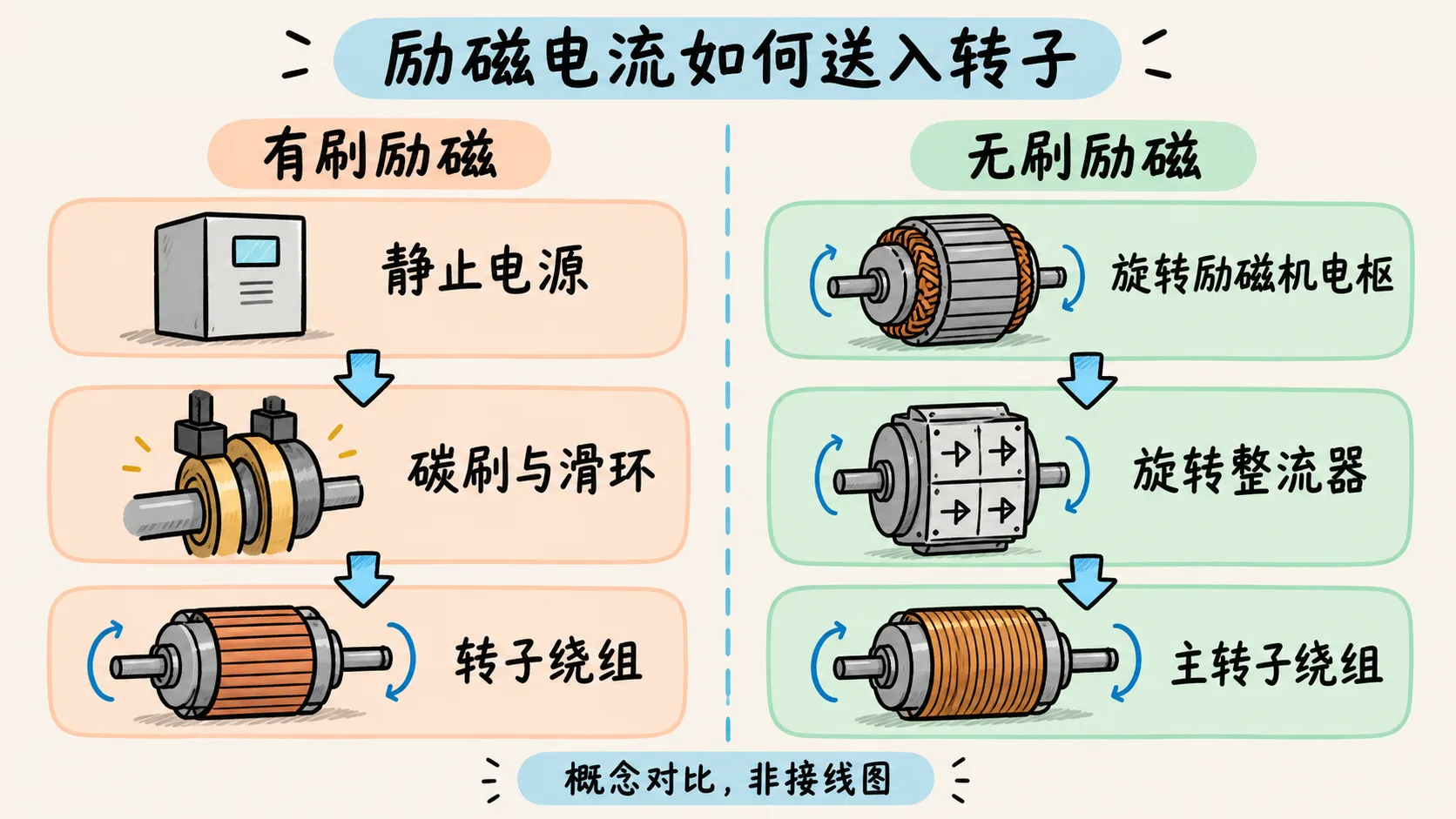

转子在高速旋转，而给转子绕组供电的电源通常是静止的。有刷电机靠碳刷和滑环把电流“蹭”过去，无刷发电机则用一台随机组同轴旋转的小发电机替代了这套滑动接触。理解了这一点，无刷励磁的结构就不再显得神秘。

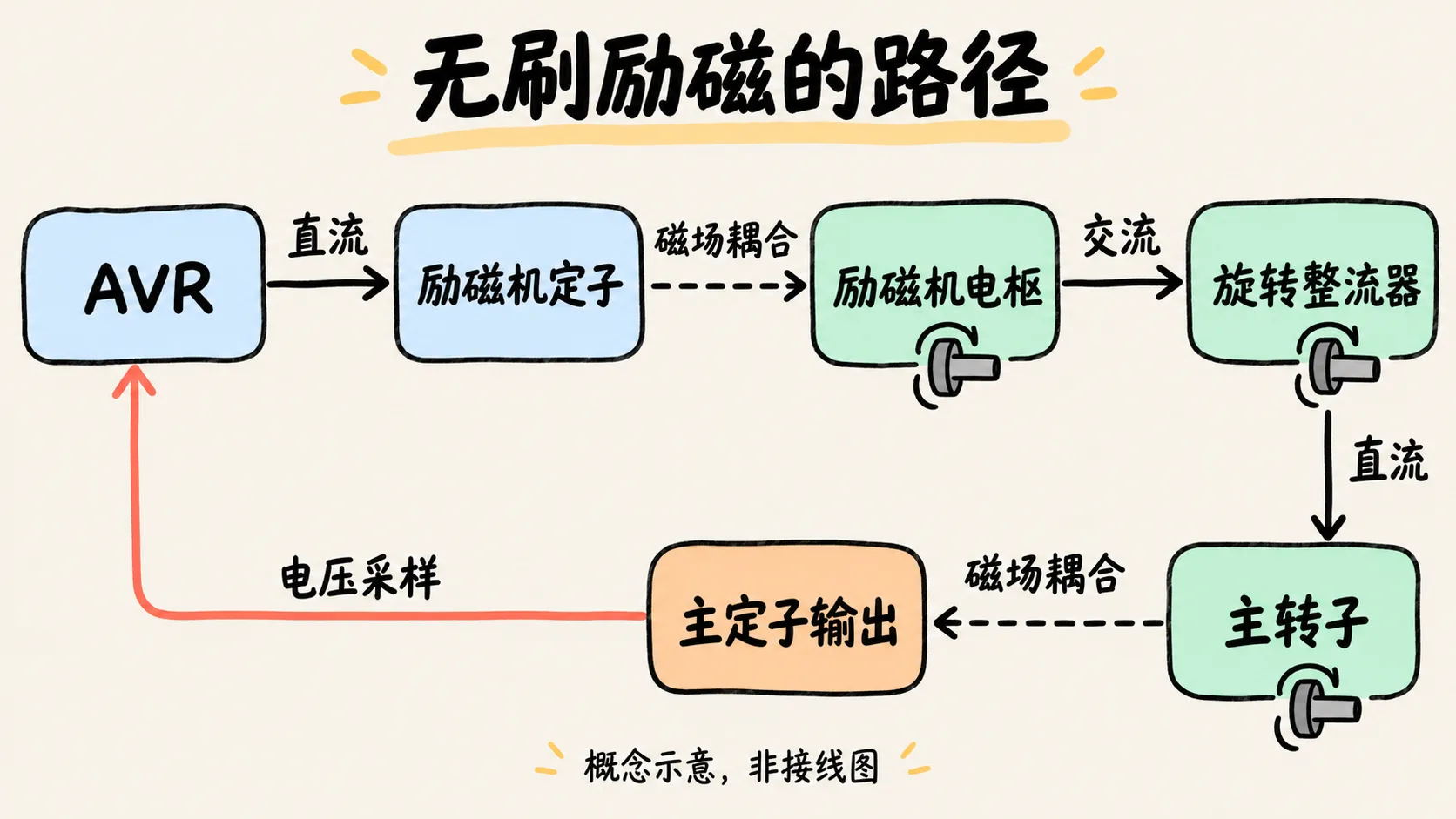

先给结论：在典型无刷交流发电机中，静止的自动电压调节器（AVR）给励磁机定子上的磁场绕组通入可调的直流电；与之同轴旋转的励磁机电枢因此感应出交流电；旋转整流器把这股交流电整流成直流；这股直流再送入主转子绕组，建立主磁场。主定子输出的三相交流电，就是机组最终送出去的电。这条负载路径上没有滑环，也没有碳刷。

一台“倒着装”的小发电机

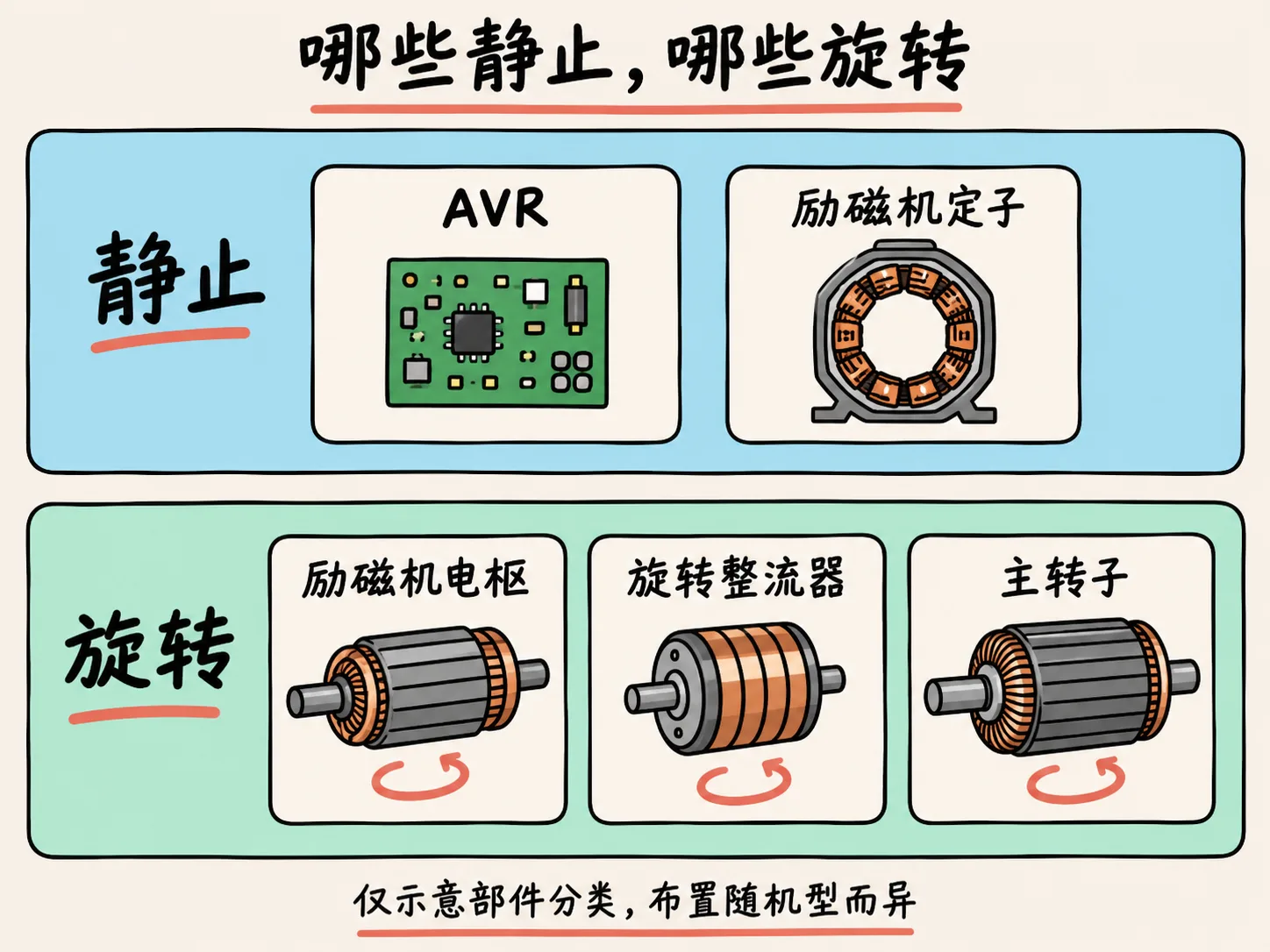

普通发电机是磁场旋转、电枢静止。励磁机恰好相反：磁场绕组装在静止的机座上，电枢绕组装在转轴上。STAMFORD | AvK 的应用说明 AGN 093 在描述典型无刷励磁系统时，就是按“静止的励磁机磁场绕组、旋转的励磁机电枢、旋转整流器、主转子”这个顺序来列结构的（AGN 093 Issue F：Excitation System）。

这个“倒装”是整件事的关键。因为磁场不动，给磁场供电的导线也不需要动，可以从机座直接接进去，全程无需滑动接触。而电枢在转，它发出来的电自然就跟着转子一起转，可以直接送进主转子。换句话说，无刷方案把“给旋转部件送电”这件事，换成了“在旋转部件上发电”。

需要说明的是，这段描述的是电磁关系上的顺序，不是机械布置图。励磁机、旋转整流器和主转子在轴上各占多长、彼此相距多远、引线从哪儿走，随机型结构而变，不能从原理直接推出来。

旋转整流器：跟着转子一起转的整流部件

励磁机电枢发出的是交流电，而主转子需要的是直流电，否则磁场方向会随电流反复翻转，无法建立稳定的主磁场。旋转整流器就是完成这一步的部件，通常是一组三相桥式连接的二极管，与转子一起旋转。

它没有控制信号，也没有可调参数，只做整流。因此在通常的控制面板上，运行人员看到的是 AVR 的设定和机端电压、电流这些外部量，转子回路里的电流和二极管状态并不直接显示。这和“完全不能监测”是两回事：AGN 093 在同一份说明中就提到，该系统可选配二极管故障检测（DFD）功能（AGN 093 Issue F，第 8 页）。某台机组有没有这项功能、它如何判断，要看该机型的配置和厂家资料，不能一概而论。

主磁场建立起来之后，电压靠什么稳住

主转子通上直流电，就有了主磁场；主轴带着它旋转，主定子绕组切割磁力线，输出三相交流电。到这里，发电这件事已经完成，但电压还需要被“看住”。

AVR 从主定子输出端取样，把实际电压与设定值比较，再调节送往励磁机定子磁场的直流电流。负载增加、机端电压有下降趋势时，励磁电流加大，主磁场增强，电压向设定值回升；负载减小则相反。整个闭环里，AVR 调节的是励磁机的磁场，而不是直接调主转子；主转子的电流只是被间接改变。

这里有两个边界值得说清。其一，机端电压的变化不只取决于负载大小，也与功率因数有关：同样的有功负荷，感性负载带来的电压降落通常更明显，容性负载则可能相反。其二，AVR 的调节能力受励磁机容量、响应速度和机组运行条件限制，它把电压维持在设定范围附近，而不能在任何工况下都不受约束地“拉回”设定值。所以讨论“电压不稳”时，励磁机、旋转整流器和 AVR 要放在同一条链上看，同时也要看负载性质。

起励：不是所有方案都从剩磁开始

发电机要建立电压，励磁系统得先有电可用。这一步怎么解决，取决于 AVR 的供电方式，而不是取决于“有没有电刷”。AGN 124 把常见的 AVR 供电方案分成几类（AGN 124 Issue D：AVR Power Supplies）：

• 自励（并励）供电：AVR 的电源取自发电机主定子输出。机组静止时没有输出，起励阶段要靠铁芯剩磁在机端建立一点初始电压，AVR 才能开始工作，随后电压逐步建立起来。
• 辅助绕组供电：主定子内另设一组绕组，专门为 AVR 提供电源。
• 永磁发电机（PMG）供电：与主轴同轴的永磁装置为 AVR 供电，机组一转就有电源可用。

所以“无刷机组必须先靠主机剩磁建立电压”这个说法只在自励方案下成立，不能套到所有无刷机组上。反过来，也不能因为某台机组配了 PMG，就推断它的主转子不需要励磁电流。

去掉电刷换来了什么，代价是什么

换来的： 主励磁回路不再经过碳刷与滑环，因此不存在碳刷磨损、滑环表面维护和由此产生的碳粉问题。对长期待机、按需启动的备用机组，这减少了与滑动接触相关的检查项目。需要注意的是，这只说明主励磁路径没有滑动接触，不等于整机维护项目变少，也不必然带来体积或通风布置上的优势，后者由具体设计决定。

代价： 转子回路的电流和整流元件状态通常不直接显示在控制面板上，运行人员主要依靠机端电压、电流、励磁电流等外部量判断运行是否正常；是否具备二极管故障检测，取决于机型配置。一旦出现励磁减弱、电压异常或带载能力下降，可能是旋转整流器、励磁机、AVR、采样线路或负载侧的问题，不能凭单个现象断定某个零件损坏，需要按机型资料逐项排查。

三个容易混淆的地方

“无刷”不等于“不需要励磁”。 无刷取消的是输送励磁电流的滑动接触方式，励磁本身一点没少。励磁电流的作用，是在正常运行中建立并维持主磁场，使机组能够建立和保持额定输出。缺少励磁时，机端可能仍有由剩磁产生的少量残余电压，但无法正常带载运行；具体表现随机型、故障位置和当时的运行状态而不同。

“无刷”也不等于“整机免维护”。 轴承仍在转，绝缘仍在老化，绕组仍会积尘受潮，旋转整流器的二极管仍是需要关注的部件。AGN 030 在维护说明中把维护内容和周期与环境、工况及具体型号联系起来，并不存在“无刷所以什么都不用管”的结论（AGN 030 Issue D：Service and Maintenance）。日常可做的是保持通风道清洁、控制机房温湿度、按手册记录运行参数；绝缘电阻测量、二极管检查、转子与轴承检查应由具备资质的人员按该机型手册的规定执行，普通运行人员不宜自行拆检转轴部分或在带电状态下测量。

不同励磁配置不能互相套用。 有刷机组、无刷机组、带永磁辅助的机组，励磁电源的来源和调节方式并不相同；同样是无刷，AVR 供电方式、励磁机容量、整流器布置也各有差别。看到某份资料里的数值或做法，先确认它对应的是哪一种配置，再决定是否适用于眼前这台机器。

把路径记住，比记住部件名有用

无刷励磁的巧妙之处，不在于发明了什么新器件，而在于调整了发电机的“朝向”：让磁场静止、让电枢旋转，于是电流在需要它的地方被发出来，滑动接触自然就不再必要。AVR 在外部调节，励磁机在中间提供励磁功率，旋转整流器完成交直流转换，主转子建立磁场——这条路径上的每一环都参与正常建立和维持输出电压，但某一环出问题时的现象并不唯一，判断要结合机端参数和机型资料。

下次再看到“无刷”两个字，可以把它读成“励磁电流不经滑环输送”，而不是“不需要励磁”或“不用维护”。这两者的区别，往往就是故障排查时能不能找对方向的区别。
