800 kW 柴油发电机组选型：额定值核对与技术文件清单

设施电气负责人在 800 kW 级柴油发电机组选型时，常遇到的问题不是找不到符合功率要求的产品，而是发现选定机型的额定工况与实际需求不匹配，或安装时发现厂家技术文件中的关键参数缺失。本文重点说明如何核对整机额定值，以及在进场、安装、调试和验收各阶段应向厂家和设计单位索取和核对哪些技术文件。

核对整机额定值：从型谱到技术协议

区分三种额定功率及其对应工况

用户提出"800 kW 需求"时，首先要明确这个功率指的是哪种额定工况。国际和国内标准通常定义三种主要工况：

备用额定功率（Standby / ESP）：仅用于应急情况下的短时运行。例如潍柴 WPG1000/\*73 的备用额定为 800 kWe / 1000 kVA，但该型谱公开资料中常用功率栏显示"—/—"，说明该机型在公开型谱中未列出常用工况参数。

常用额定功率（Prime / PRP）：允许在可变负载下运行。潍柴 WPG1100/\*73 的常用额定为 800 kWe / 1000 kVA，备用额定则为 880 kWe / 1100 kVA。康明斯 C1000D5（中国 2025 年 9 月型谱第 2 页）常用功率为 810 kWe / 1012 kVA，备用 850 kWe / 1062 kVA；C1100D5B 常用 823 kWe / 1029 kVA，备用 906 kWe / 1132 kVA。

连续额定功率（Continuous / COP）：允许恒定负载连续运行。这种工况并非所有机型都提供，需要在技术协议中明确向厂家确认该机型是否支持连续工况、需满足哪些附加条件，以及对应的额定输出值。

选型时应根据负载性质、年运行小时数、平均负载率和应急保障要求，在技术协议中明确约定所需的额定工况类型。如果负载为间歇性应急备用，应选备用额定；如果需要长时间运行但负载有波动，应选常用额定；如果负载恒定且需要全年运行，必须确认机型是否提供连续额定。

核对型谱中的额定值与实际需求的匹配度

在初步筛选机型后，应要求厂家提供完整的技术规格书，核对以下内容：

• 型谱中标注的功率对应的具体工况定义（Prime、Standby 或 Continuous），以及该工况下允许的年运行小时数、连续运行时限和过载限制
• 该额定功率对应的标准环境条件（海拔、环境温度、相对湿度），以及现场条件偏离标准条件时的修正方法
• 发电机输出电压、频率、功率因数及对应的额定电流值
• 发动机型号、缸数、排量、增压方式及排放等级
• 燃油消耗率（满载和 75% 负载工况）及其测量标准

如果型谱中某些参数显示为"—"或空白，应在技术协议中要求厂家补充提供该参数或明确说明该机型不提供该工况。

进场前应索取的技术文件清单

机组到货前，应要求厂家提供以下技术文件，并与设计单位核对是否满足设计要求：

整机技术文件

• 产品样本或技术规格书：包含机组型号、额定功率、额定电压电流、外形尺寸、干重和湿重、噪声等级
• 安装使用说明书：包含基础设计要求、减振器选型、燃油系统布置、冷却系统要求、排烟系统要求、电气连接示意图
• 机组总装图和外形尺寸图：标注各部件位置、接口位置、起吊点位置、重心位置及操作维护所需最小间距
• 随机配件清单及技术文件：控制器说明书、断路器说明书、散热器说明书、消音器说明书等

发动机技术文件

• 发动机技术规格书：型号、功率、扭矩、转速、排量、增压方式、冷却方式、启动方式
• 发动机使用维护说明书：规定的燃油牌号、机油牌号、冷却液规格、空气滤清器维护周期、机油更换周期
• 发动机性能曲线：功率曲线、扭矩曲线、油耗曲线及对应的环境修正系数表

发电机技术文件

• 发电机技术规格书：型号、额定功率、额定电压电流、功率因数、效率、绝缘等级、防护等级
• 发电机接线图：定子接线、励磁接线、中性点接地方式
• 发电机保护整定建议：过流、短路、接地、逆功率等保护的整定值范围

控制系统技术文件

• 控制器技术说明书：型号、功能、通信接口、保护功能、报警功能
• 控制逻辑图或接线图：自启动逻辑、自动转换逻辑、并机逻辑（如有）
• 远程监控接口协议：Modbus、CANbus 或其他协议的寄存器地址表

这些文件应在设备订货合同中明确约定交付时间和份数，并在机组到货前至少提前两周交付，以便设计单位核对并调整现场安装条件。

现场安装时应核对的技术参数

机房空间与设备布局核对

设备到货后，应核对机组外形尺寸图与实际设备是否一致，特别是：

• 机组长度、宽度、高度，以及散热器、排烟口、控制屏等突出部位的实际尺寸
• 底座地脚螺栓孔位置与基础预留孔位置的对应关系
• 起吊点位置及起吊质量要求

应要求厂家技术人员或设计单位提供机房布置建议，明确机组前端、侧面、顶部需要预留的操作和维护空间，以及这些空间要求的依据（通常来自厂家安装手册中的"最小安装间距"表）。

通风散热系统核对文件

在机房通风系统设计和施工阶段，应向厂家索取：

• 散热器技术参数表：散热量、冷却风量、风压、允许外部阻力、进风温度范围
• 机房通风计算书或通风方案：由厂家或设计单位提供，包含进风口面积计算、排风口面积计算、管道阻力计算
• 散热器安装示意图：进风方式（轴流或离心）、排风管道连接方式、防止热风回流的措施

如果机房环境温度超过散热器设计进风温度上限，或海拔高度超过标准值，应要求厂家提供环境修正后的散热器性能参数，并在技术协议中约定修正后的性能保证值。

排烟系统核对文件

排烟系统设计应基于厂家提供的技术要求，需要索取：

• 发动机排烟参数表：排烟温度、排烟流量、排烟背压限值
• 排烟管道设计要求：管径、材质、保温厚度、坡度、支撑间距、膨胀补偿措施
• 消音器技术参数：型号、消音量、压力损失、外形尺寸、安装方式

设计单位应提供排烟管道布置图和背压计算书，确认实际管道长度、弯头数量、消音器压损之和不超过发动机允许背压。如果计算结果接近或超过限值，应与厂家协商采用低背压消音器或调整管道布置。

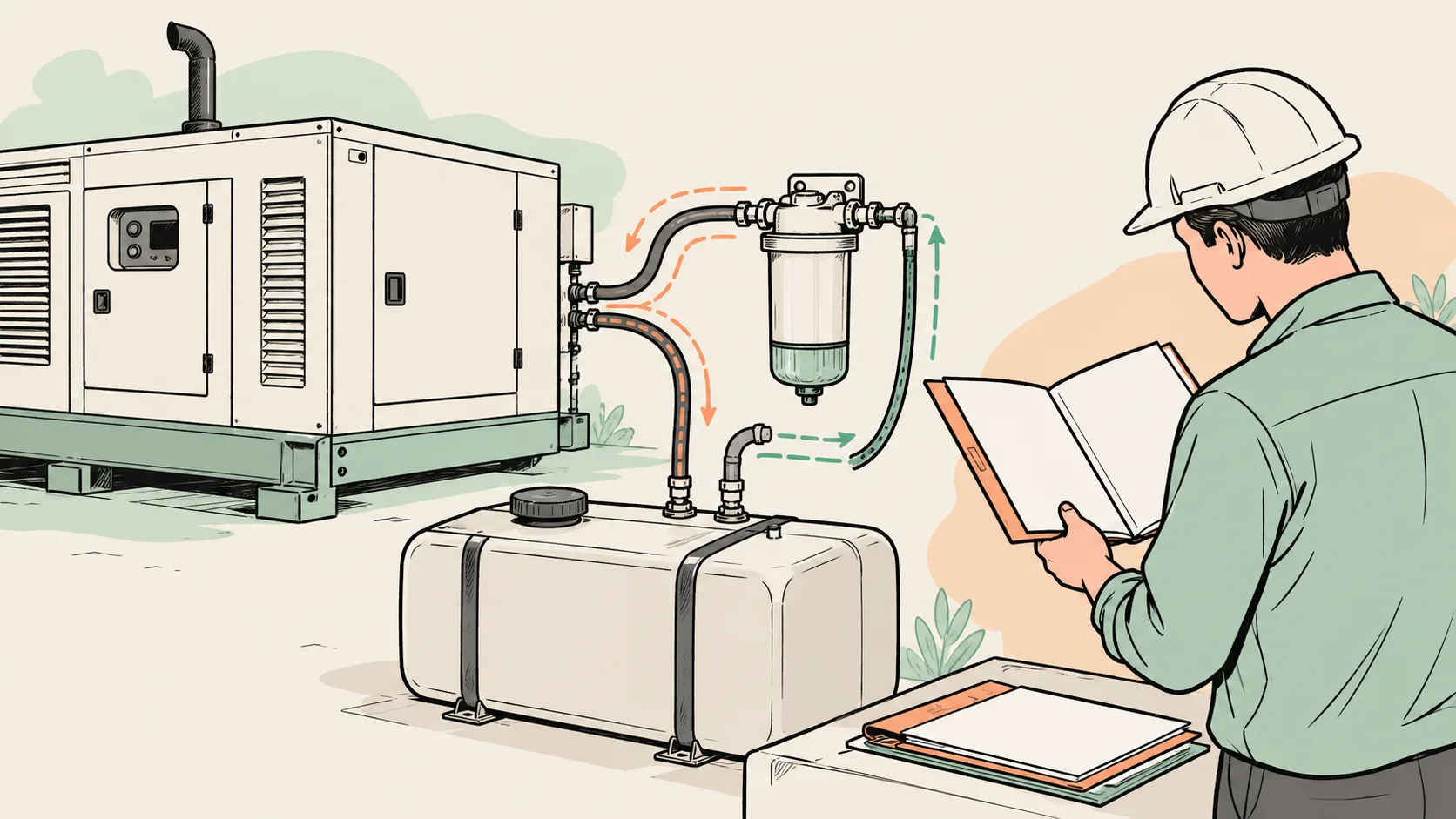

燃油系统核对文件

燃油系统设计应核对：

• 发动机燃油规格要求：柴油牌号（0 号、-10 号等）、硫含量、十六烷值、水分、杂质等指标及对应的国家标准或行业标准
• 燃油消耗率：满载和 75% 负载工况下的燃油消耗率（g/kWh 或 L/h），用于计算油箱容量
• 燃油系统布置要求：油箱与发动机的高度差范围、进油管和回油管管径、过滤器设置位置、油水分离器设置要求

如果油箱位置低于发动机或距离较远，应向厂家确认是否需要配置输油泵、输油泵的流量和扬程要求、以及泵的安装位置。长期储存柴油的油箱应向厂家或燃油供应商咨询是否需要添加剂，以及添加剂的类型和添加周期。

电气系统核对文件

电气设计应基于以下厂家文件：

• 发电机输出参数：额定电压、额定电流、短路电流、瞬态电压调整率、瞬态频率调整率、电压波形失真度
• 电缆选型建议：厂家通常会根据额定电流和敷设方式给出电缆截面建议值，应核对该建议是否符合现场敷设条件
• ATS 或并机柜技术要求：额定电流、短路分断能力、转换时间、控制接口
• 负载阶跃限制：单次允许投入的最大负载百分比、电压和频率恢复时间限值

设计单位应提供电气主接线图、保护整定计算书和接地系统设计图，与厂家技术文件核对后确认无误。

调试与验收时应核对的测试文件

出厂试验报告

机组到货时应随附出厂试验报告，包含：

• 空载试验记录：电压、频率、波形、三相不平衡度
• 满载试验记录：电压、频率、油耗、水温、排温、机油压力
• 超速试验记录（如适用）
• 绝缘电阻测试记录
• 保护功能测试记录

如出厂试验报告缺失或内容不完整，应要求厂家补充提供，或在现场进行完整的性能测试。

现场调试测试方案

调试单位应提供调试测试方案，明确以下测试项目和验收标准：

• 空载运行测试：运行时长、电压频率稳定性、机械振动和噪声
• 分级加载测试：加载步长（例如 25%、50%、75%、100%）、各级持续时间、记录参数
• 突加负载和突卸负载测试：负载阶跃百分比、电压频率波动范围、恢复时间
• 自启动测试：启动成功率、启动时间、自动转换时间
• 保护功能测试：模拟过载、短路、低油压、高水温等故障，验证保护动作

测试方案应在调试前提交给业主和监理审核，测试过程中应详细记录各项数据，测试结束后应出具正式的调试报告和性能验收报告。

验收文件清单

最终验收时应确认以下文件齐全：

• 设备装箱清单及核对记录
• 产品合格证和质量保证书
• 出厂试验报告
• 安装施工记录和隐蔽工程记录
• 调试测试方案和测试记录
• 性能验收报告
• 操作维护培训记录
• 备品备件清单及入库记录
• 质保期起算日期和质保条款

这些文件应按合同约定的份数移交给业主，并由业主、监理和承包商三方签字确认。

运维阶段的技术文件管理

机组投入使用后，应建立技术档案管理制度，保存以下文件：

• 全部设计图纸、技术协议和验收文件
• 厂家提供的操作维护说明书和备件目录
• 运行记录（启动时间、运行时长、负载率、燃油消耗）
• 维护保养记录（保养时间、保养项目、更换零件、发现问题）
• 故障记录和处理记录
• 零部件更换记录和备件出入库记录

维护保养的周期和内容应严格按照厂家技术手册执行，不应采用未经厂家书面确认的保养周期或更换件。如果厂家说明书对某项维护操作的描述不清晰或存在疑问，应向厂家技术支持部门书面咨询并保存答复文件。

对于长期备用不运行的机组，应按厂家说明书规定的频率进行定期启动和带载试验，并记录试验结果。如果说明书未明确规定试验频率，应在技术协议中约定或咨询厂家后以书面形式确认。

---

800 kW 柴油发电机组选型的核心是明确额定工况类型、索取完整技术文件、逐项核对现场条件与厂家要求的匹配度。任何一项技术参数的缺失或偏差都可能影响机组性能，因此应在技术协议中明确约定厂家提供技术文件的范围、时间和深度，并在进场、安装、调试和验收各阶段建立文件核对清单，确保所有关键参数有据可查。
