柴油发电机组减振不只靠底座，外部连接为何也要适应机组运动

柴油发电机组在底座与基础之间安装隔振器，可以减少振动向建筑结构的传递。但如果燃油管路、排气管、散热风道和电缆等外部连接仍以刚性方式固定在机组与建筑之间，这些连接本身可能成为新的振动传递路径，也可能在机组运动时承受额外应力。本文面向设施负责人和设备安装、运维人员，说明外部连接为何需要纳入隔振设计考虑，以及不同机组布置对连接设计的影响。

隔振器之外仍需关注连接边界

柴油发动机运行时，燃烧和机械运动产生的力通过机体传递到支撑结构。在底座与基础之间布置隔振器后，机组或底座会在隔振器上方产生一定幅度的周期性位移。此时，所有从机组或底座延伸到建筑固定部分的物理连接——管路、风道、电缆——如果刚性固定，就会在机组与建筑之间形成刚性桥接，可能将振动能量重新传导回建筑，也可能在连接件自身产生反复的弯曲或拉伸应力。

这一问题不只是理论推导。康明斯液冷机组应用手册 T-030 第六章 在 Foundation and Mounting 小节中明确指出，基础隔振与外部连接的处理存在关联：外部连接需要能够适应机组的实际运动。

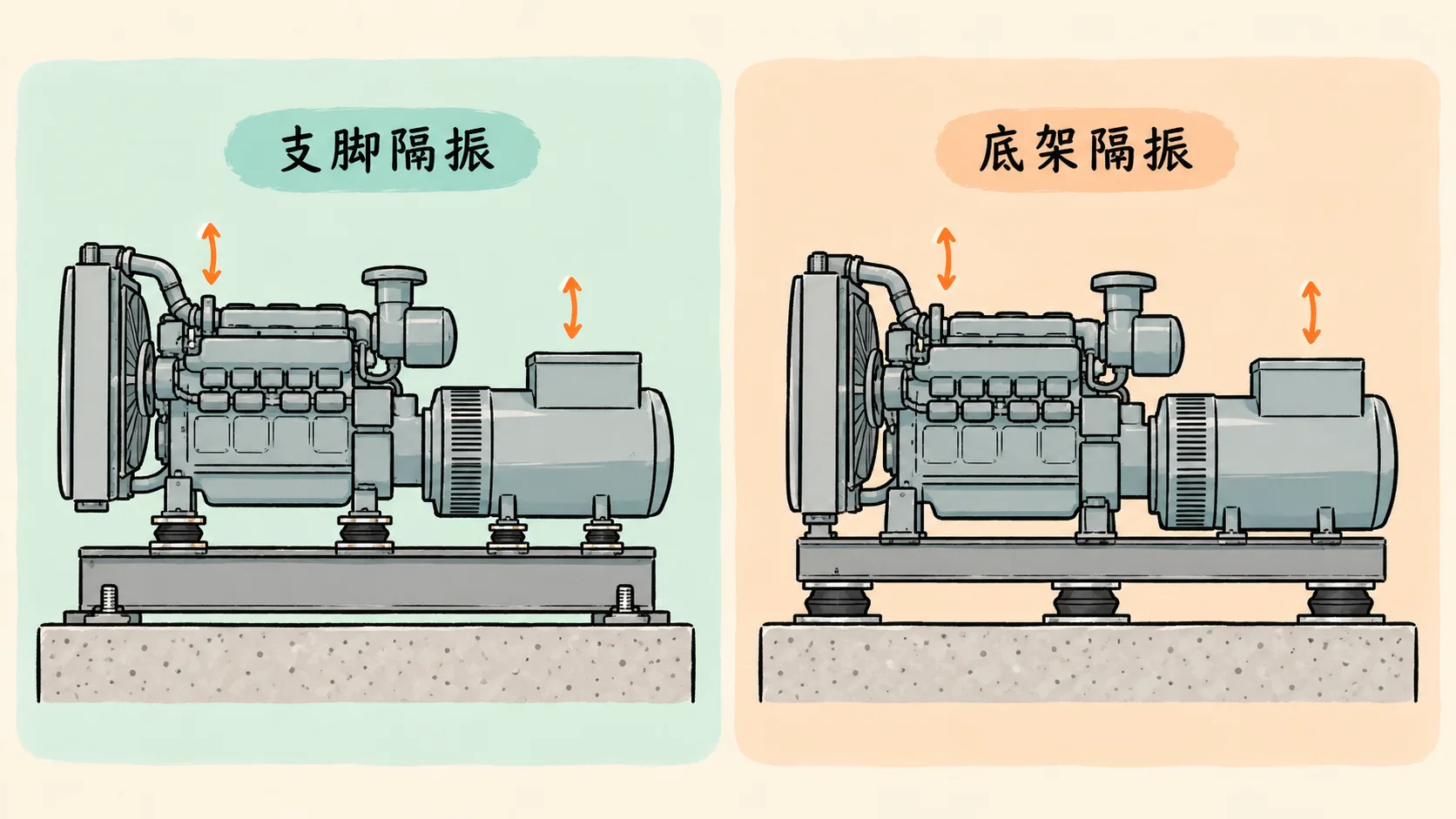

隔振器布置位置因机组而异

根据 FG Wilson P Series / PRO 操作维护手册 第 32 页的说明，不同机组的隔振器布置位置可能不同：

• 一种方式是将隔振器设置在发动机和发电机的支脚与底架之间，底架本身固定在基础上。
• 另一种方式是将隔振器布置在整个底架与基础之间，发动机和发电机固定在底架上，底架作为整体浮置在基础上方。

这两种方式的区别在于哪个部分会随隔振器产生位移。如果隔振器在底架与基础之间，那么从底架引出的所有连接都需要考虑底架的运动；如果隔振器仅在发动机支脚，则需要关注从发动机本体引出的连接。

需要注意的是，手册中的区分针对 FG Wilson 自身的产品系列，不同品牌和型号的机组可能采用不同的布置方式，具体应以整机厂家的安装图纸和技术说明为准。

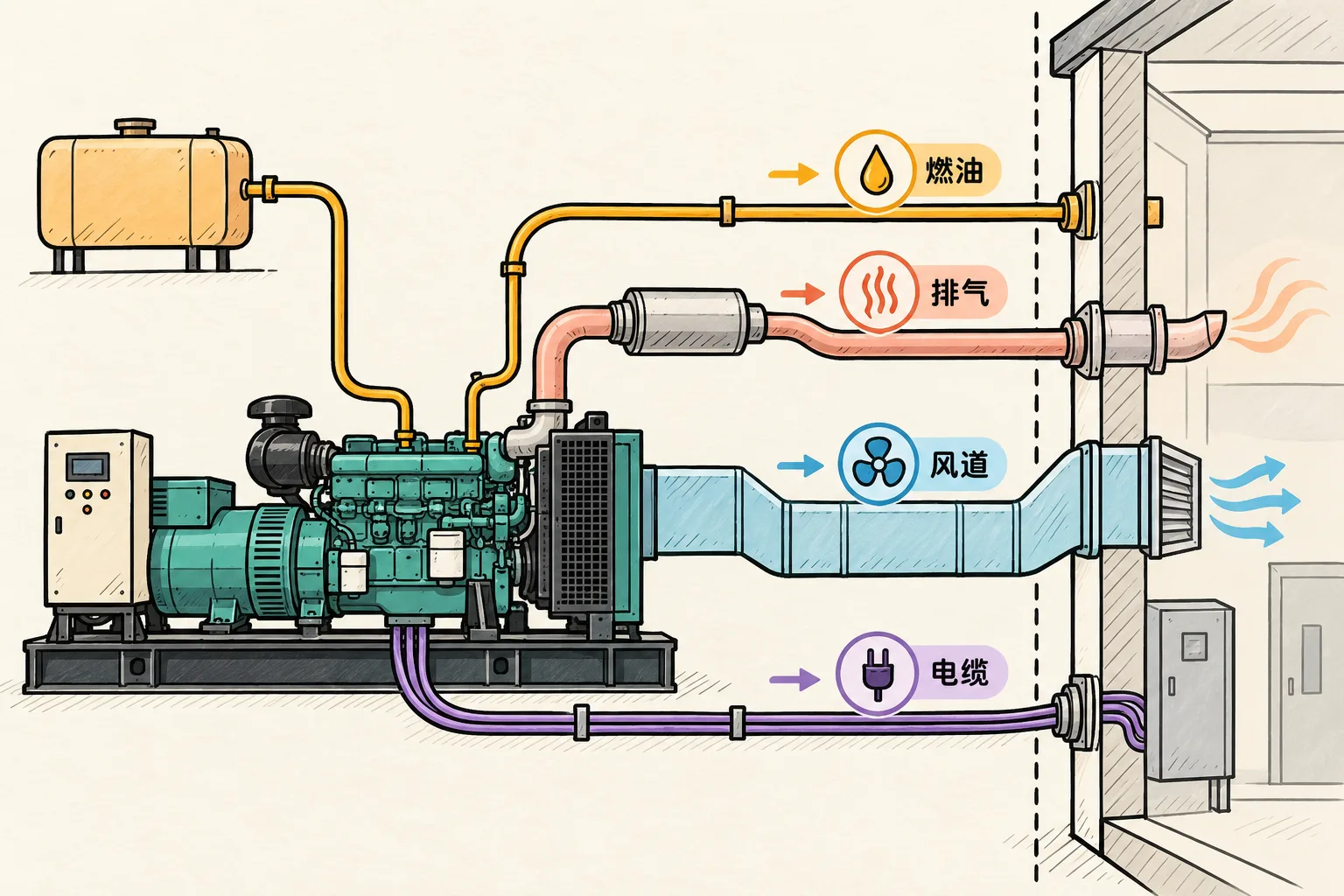

外部连接需要能够适应机组位移

无论采用哪种隔振方式，从产生位移的部件延伸出去的以下连接都需要在设计时考虑其对机组运动的适应能力：

燃油管路：燃油供应管和回油管从机组连接到固定的日用油箱。如果管路刚度过大或固定位置不当，机组运动时可能在接头或管路本身产生应力。

排气系统：排气管连接到消声器或排气竖井，排气温度高、管道自重大。如果排气管刚性固定在机组与建筑之间，热膨胀和机组位移会同时作用。

散热风道：对于闭式冷却系统，散热器通常与机组同步运动。从散热器到外墙或固定风道的连接段，如果采用刚性风管，可能将散热器振动传递到墙体，或限制散热器的自由运动。

电气连接：康明斯 T-030 电气设计章节 指出，大电缆或所谓柔性管道也可能因截面大、芯数多或外层护套较硬而刚度较大，需要考虑其实际的位移适应能力。动力电缆和控制电缆从机组接线端延伸到固定的配电柜或控制屏，如果在靠近机组的位置立即被刚性约束，可能影响隔振效果或在电缆自身产生应力。

连接设计需要专业核算

如何处理这些连接，取决于机组的实际位移幅度、连接件的刚度和位移能力、现场布置条件等多个因素。这些参数通常由设备供应商、隔振设计单位或机电安装单位根据具体机组型号、隔振器参数和安装图纸来确定。常见的处理方式包括采用柔性管段、波纹补偿器、柔性风道或预留电缆弧度，但具体的选型、尺寸、安装位置和固定方式需要专业人员核算，不存在适用于所有机组和所有连接的通用做法。

在设计和验收阶段，可以核对以下几点：

• 查阅整机厂家的安装图纸，确认隔振器的实际布置位置和预期的位移范围。
• 核对外部连接的设计方案是否与隔振方式相对应，柔性连接件的型号和参数是否在设计文件中有明确说明。
• 在机组安装完成、停机状态下，由专业人员检查柔性连接件的安装位置、预留长度和固定方式是否与图纸一致，有无被现场条件随意替代或省略。
• 在试运行后，由专业人员检查连接件是否有异常变形、过度拉伸或其他明显偏差。

这些核对工作需要专业知识和安全条件，不应在机组运行中由非专业人员进行接触性检查。

总结

柴油发电机组的减振不只是在底座下安装隔振器，还需要让外部的燃油、排气、风道和电缆连接能够适应机组在隔振后的实际位移。隔振器的布置位置因机组而异，外部连接的设计必须与之对应。具体的连接方式、柔性件选型和安装细节应由专业人员根据整机图纸和现场条件核算确定，不能简单套用经验做法。正确处理这些连接边界，才能避免振动通过刚性连接重新传回建筑，或在连接件自身产生额外应力。
