柴油发电机排烟管路为什么不能只考虑把烟排到室外

很多项目在安装柴油发电机时，会认为排烟管路的核心任务就是"把废气排出去"。但实际上，排烟系统不仅要排烟，还要满足发动机对排气背压的要求、应对热膨胀、防止冷凝水倒灌、控制振动传递，并确保管路在长期运行中保持稳定。如果只关注"排到室外"这一个目标,往往会在调试或运行阶段遇到问题。

本文从排气背压、管路设计、支撑固定、冷凝水处理和验收核对五个方面,说明为什么排烟管路需要系统性设计,以及现场应该如何核对。

排气背压是什么，为什么重要

排气背压是指发动机排气口到大气排放口之间,排烟系统对废气流动产生的阻力。这个阻力会影响发动机的进排气效率。如果背压过高,可能影响发动机性能和运行稳定性;如果设计裕量不足,后期加装消声器或改变管路走向时可能超出允许范围。

不同发动机型号、功率等级和增压方式对允许背压的要求不同。有些发动机技术文件中会给出一个允许背压上限,有些会根据负载、海拔和环境温度给出不同的限值。因此,设计时不能按照某个统一数字来判断,而应查阅具体机组的安装手册或技术规格书。

排气背压的来源包括管道阻力、弯头阻力、消声器阻力、出口阻力等。这些阻力会叠加,因此在设计时需要综合考虑整个系统,而不是单独看某一段管路。

管径、长度、弯头、消声器为什么要一起核对

排烟管路的背压由多个因素共同决定:

管径:管径越小,流速越高,阻力越大。选择管径时需要参考机组厂商推荐的尺寸,或根据排气流量和流速要求进行计算。如果现场空间受限需要缩小管径,应重新核算背压是否仍在允许范围内。

管路长度:管路越长,沿程阻力越大。如果排烟管路需要走较长距离才能到达排放口,应在设计阶段评估总背压,必要时调整管径或减少弯头数量。

弯头:每个弯头都会产生局部阻力。弯头的阻力大小与弯曲半径、角度和数量有关。有些技术文件会给出弯头的等效长度,用于背压计算,但这些数值因设计方法和流体模型而异,不能通用。设计时应尽量减少弯头数量,并采用大半径弯头。

消声器:消声器是排烟系统中背压最大的部件之一。不同类型和规格的消声器,其背压和降噪效果差异很大。选用消声器时,应同时核对其背压数据和降噪性能,确保在满足噪声控制要求的同时,不超出发动机允许背压。

这些因素相互关联,改动其中一项可能影响整体背压。因此,在设计和施工过程中,应将管径、长度、弯头、消声器作为一个系统来核对,而不是孤立地调整某一部分。

热膨胀与柔性连接

柴油发电机排气温度较高,排烟管路在运行时会发生热膨胀。如果管路完全刚性固定,热膨胀产生的应力可能导致管路变形、焊缝开裂或支架损坏。

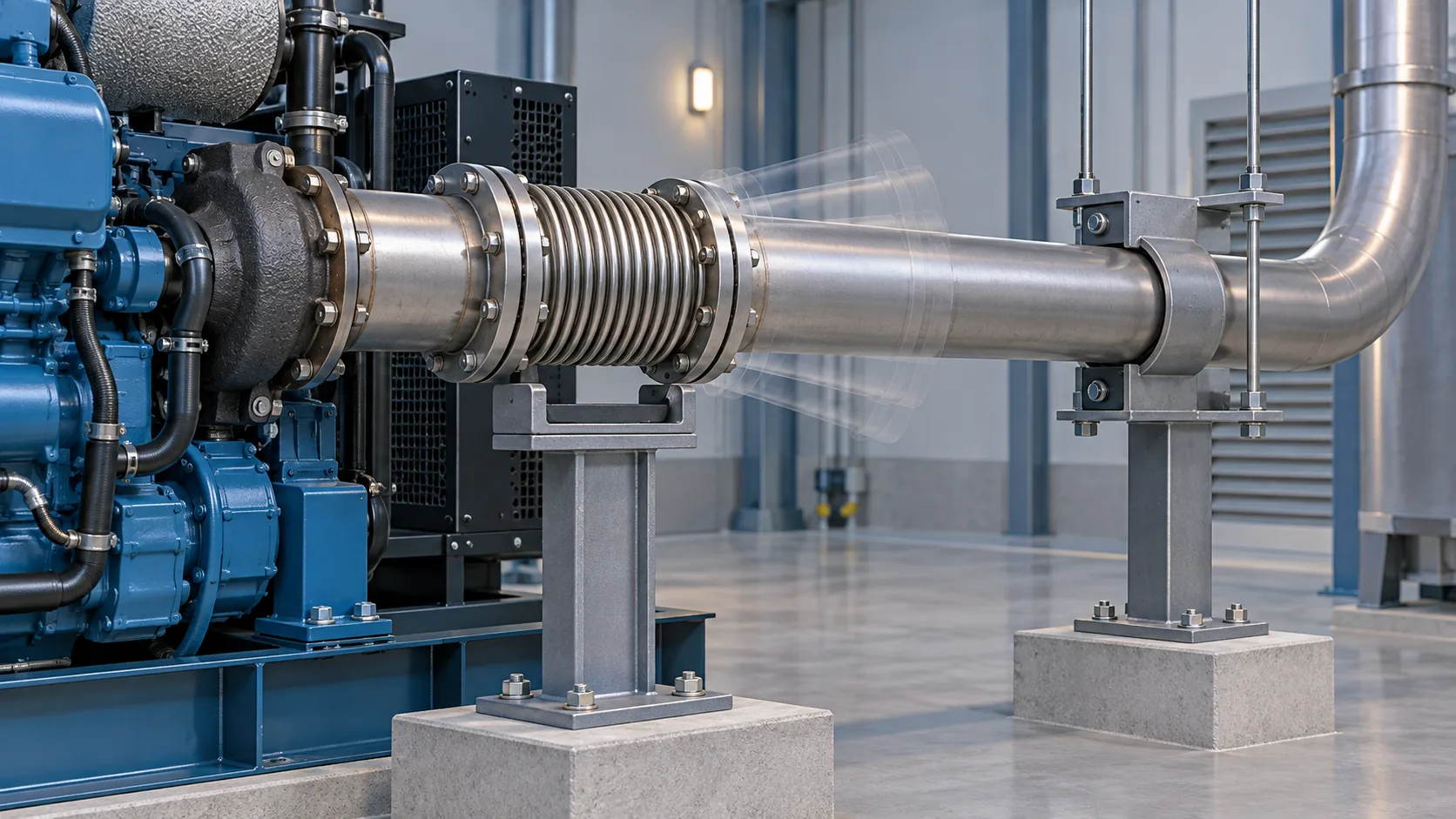

为应对热膨胀,通常会在排气口附近安装柔性连接件(如膨胀节或波纹管)。柔性连接件可以吸收轴向、横向或角向位移,减少热应力对管路和发动机的影响。同时,柔性连接件还能隔离发动机振动,避免振动通过刚性管路传递到建筑结构。

柔性连接件的选型应考虑位移量、耐温等级、耐压能力和预期寿命。安装时应确保膨胀节两端有足够的固定支撑,防止管路在运行中因推力而移位。

管路的固定与导向也与热膨胀密切相关。固定支架用于限制管路的轴向移动,导向支架允许管路沿某一方向滑动,同时限制其横向位移。支架的布置应根据管路长度、走向、热膨胀方向和预期伸长量确定,具体间距和形式需参考设计文件或相关标准。

冷凝水和室外防雨

排烟管路在停机后,管内温度下降,废气中的水蒸气可能冷凝成液态水。如果管路没有合理的坡度和排水设计,冷凝水会积存在管路低点,再次启动时可能倒流回发动机,或在管路中产生腐蚀。

为防止冷凝水积存,排烟管路通常应保持一定坡度,使冷凝水能够自然排出。坡度方向应结合管路走向、排放口位置和排水点设置综合确定。在管路低点或转折处,可设置排水接头,便于定期排放冷凝水。

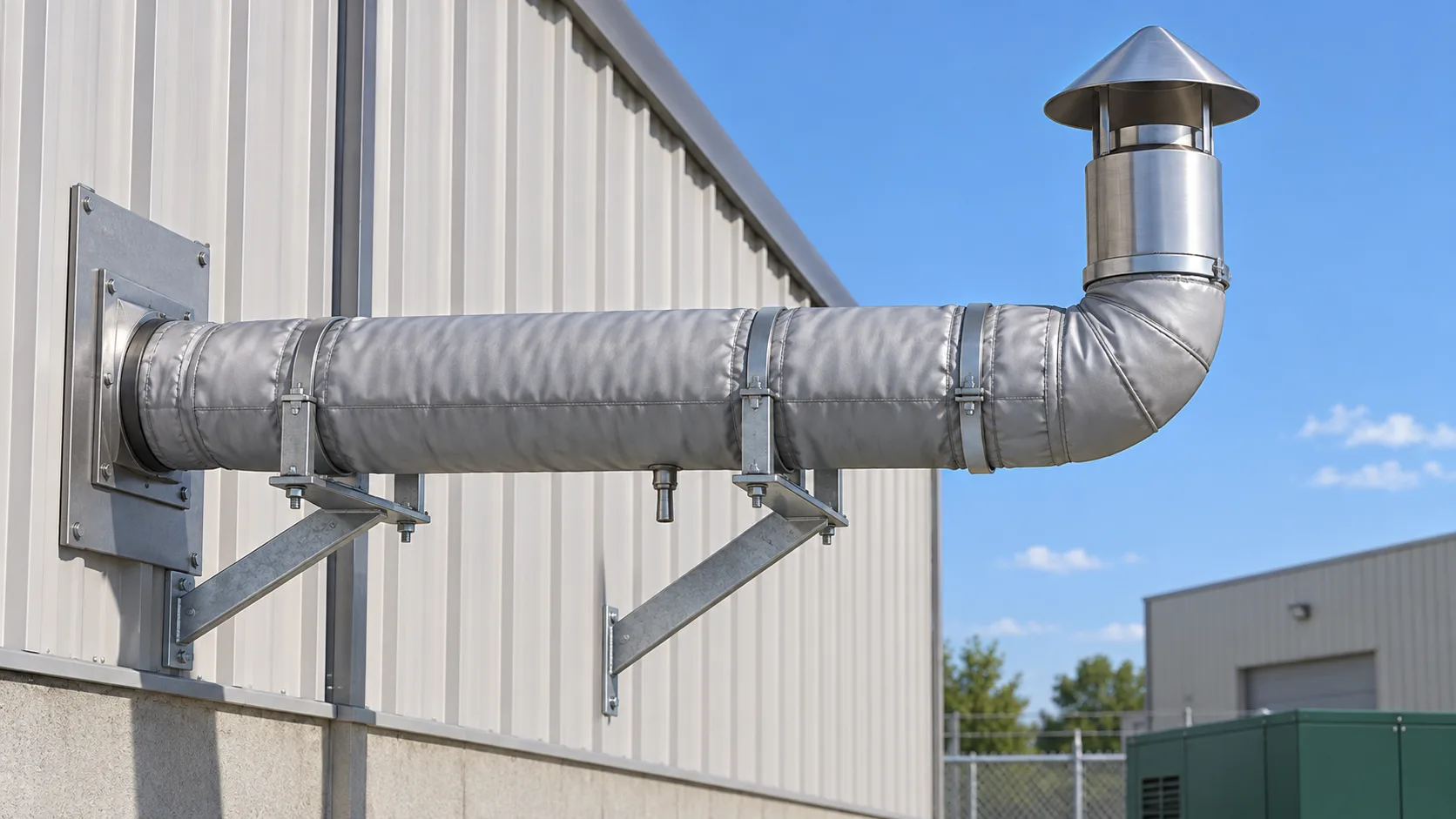

对于室外排放的管路,还需考虑雨水倒灌问题。如果排放口朝上或水平,雨水可能进入管路,增加腐蚀风险或影响下次启动。常见的防雨措施包括安装防雨帽、设置排水弯或将排放口向下倾斜。具体方式应结合现场气候条件和管路布置确定。

管路保温也是一个需要关注的环节。保温可以减少管路表面温度,降低烫伤风险,同时减少热量散失和冷凝水生成。保温材料的选择和厚度应根据管路温度、环境条件和防火要求确定,不能简单套用某个固定厚度。

现场验收时应该核对什么

排烟管路安装完成后,应在机组调试前进行系统性核对,确保设计和施工符合要求。以下是验收时应重点核对的内容:

管径与走向:核对实际安装的管径、长度和走向是否与设计图纸一致,是否符合机组厂商的安装要求。如有变更,应确认变更后的背压是否仍在允许范围内。

弯头与消声器:核对弯头数量、弯曲半径和位置,确认消声器型号、安装方向和连接方式。消声器应按照厂商要求安装,避免倒装或偏离气流方向。

柔性连接件:检查膨胀节或波纹管的安装位置、型号和预拉伸状态,确认其两端支架是否牢固,是否有足够的位移空间。

支架与固定:核对固定支架和导向支架的位置、间距和安装方式,确认支架能够承受管路重量、热膨胀推力和振动载荷,且不限制管路的正常位移。

坡度与排水:检查管路坡度是否符合设计要求,排水点是否设置在合理位置,排水接头是否便于操作。

室外防雨:核对室外排放口的防雨措施,确认雨水不会倒灌进管路。

保温与防护:检查保温层的材料、厚度和完整性,确认保温层与管路、支架之间没有间隙或损坏。

背压测试:如果条件允许,可在调试阶段进行实际背压测量,将测量值与允许背压对比,确认系统设计合理。测量时应在机组达到额定负载后进行,测点位置应参考机组技术文件。

负载试运行:在完成上述核对后,应进行带负载试运行,观察排烟系统在实际运行中的表现,包括排烟顺畅性、管路振动、支架稳定性和冷凝水排放情况。试运行时长和负载工况应根据调试方案确定。

核心结论

柴油发电机排烟管路的设计和安装,不能只考虑"把烟排到室外"。排气背压、管径选择、弯头布置、消声器配置、热膨胀应对、支架固定、冷凝水处理和室外防雨,都是需要综合考虑的环节。

所有设计参数——允许背压、管径、弯头等效长度、支架间距、坡度、保温厚度——都应以具体发动机或机组厂商的技术文件、设计文件和现场条件为准,不能套用某个通用数值或经验做法。

现场验收时,应逐项核对管路系统的关键要素,确保设计、施工和实际安装一致,并通过试运行验证系统性能。只有这样,才能确保排烟系统在长期运行中保持稳定,避免因局部问题影响整体可靠性。
